Esta lleno de orificios metalizados -con contactos de presion- en los
cuales se insertan las componentes del circuito a ensamblar.

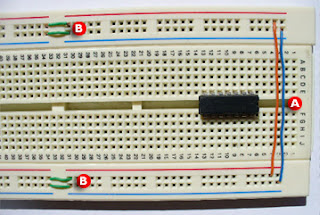

A) Esta conexión nos sirve para que ambos pares de buses conduzcan corriente al agregarles una fuente de poder, así es más fácil manipular loscircuitos integrados.
B) Algunos protoboards tienen separada la parte media de los buses, es por eso que se realiza esta conexión para darle continuidad a la corriente.
2.- Coloca los circuitos integrados en una sola dirección, de derecha a izquierda o viceversa.
3.- Evita el cableado aéreo (A), resulta confuso en circuitos complejos. Un cableado ordenado (B) mejora la comprensión y portabilidad.
RESISTENCIAS
Propiedad de un objeto o sustancia que hace que se resista u oponga al paso de una corriente eléctrica. La resistencia de un circuito eléctrico determina según la llamada ley de Ohm cuánta corriente fluye en el circuito cuando se le aplica un voltaje determinado. La unidad de resistencia es el ohmio, que es la resistencia de un conductor si es recorrido por una corriente de un amperio cuando se le aplica una tensión de 1 voltio. La abreviatura habitual para la resistencia eléctrica es R, y el símbolo del ohmio es la letra griega omega, Ω . En algunos cαlculos eléctricos se emplea el inverso de la resistencia, 1/R, que se denomina conductancia y se representa por G. La unidad de conductancia es siemens, cuyo símbolo es S. Aún puede encontrarse en ciertas obras la denominación antigua de esta unidad, mho.
CONDENSADOR
El condensador es uno de los componentes mas utilizados en los circuitos eléctricos.
Un condensador es un componente pasivo que presenta la cualidad de almacenar energía eléctrica. Esta formado por dos laminas de material conductor (metal) que se encuentran separados por un material dieléctrico (material aislante). En un condensador simple, cualquiera sea su aspecto exterior, dispondrá de dos terminales, los cuales a su vez están conectados a las dos laminas conductoras.
Son resistencias bobinadas variables dispuestas de tal forma que pueda variar el valor de la resistencia del circuito en que esta instalada, como ya sabemos, son capaces de aguantar mas corriente. . A las resistencias variables se le llaman reóstatos o potenciómetros, con un brazo de contacto deslizante y ajustable, suelen utilizarse para controlar el volumen de radios y televisiones.
TRANSFORMADOR
Dispositivo eléctrico que consta de una bobina de cable situada junto a una o varias bobinas más, y que se utiliza para unir dos o más circuitos de corriente alterna (CA) aprovechando el efecto de inducción entre las bobinas. La bobina conectada a la fuente de energía se llama bobina primaria. Las demás bobinas reciben el nombre de bobinas secundarias. Un transformador cuyo voltaje secundario sea superior al primario se llama transformador elevador. Si el voltaje secundario es inferior al primario este dispositivo recibe el nombre de transformador reductor. El producto de intensidad de corriente por voltaje es constante en cada juego de bobinas, de forma que en un transformador elevador el aumento de voltaje de la bobina secundaria viene acompañado por la correspondiente disminución de corriente. La cantidad de terminales varía según cuantos bobinados y tomas tenga. Como mínimo son tres para los auto- transformadores y cuatro en adelante para los transformadores. No tienen polaridad aunque si orientación magnética de los bobinados.
DIODO
Componente electrónico que permite el paso de la corriente en un solo sentido. Los primeros dispositivos de este tipo fueron los diodos de tubo de vacío, que consistían en un receptáculo de vidrio o de acero al vacío que contenía dos electrodos: un cátodo y un ánodo. Ya que los electrones pueden fluir en un solo sentido, desde el cátodo hacia el ánodo, el diodo de tubo de vacío se podía utilizar en la rectificación. Los diodos más empleados en los circuitos electrónicos actuales son los diodos fabricados con material semiconductor. El más sencillo, el diodo con punto de contacto de germanio, se creó en los primeros días de la radio, cuando la señal radiofónica se detectaba mediante un cristal de germanio y un cable fino terminado en punta y apoyado sobre él. En los diodos de germanio (o de silicio) modernos, el cable y una minúscula placa de cristal van montados dentro de un pequeño tubo de vidrio y conectados a dos cables que se sueldan a los extremos del tubo.
BOBINA
Las bobinas (también llamadas inductores) consisten en un hilo conductor enrollado. Al pasar una corriente a través de la bobina, alrededor de la misma se crea un campo magnético que tiende a oponerse a los cambios bruscos de la intensidad de la corriente. Al igual que un condensador, una bobina puede utilizarse para diferenciar entre señales rápida y lentamente cambiantes (altas y bajas frecuencias). Al utilizar una bobina conjuntamente con un condensador, la tensión de la bobina alcanza un valor máximo a una frecuencia específica que depende de la capacitancia y de la inductancia. Este principio se emplea en los receptores de radio al seleccionar una frecuencia específica mediante un condensador variable.
PILA (Acumulador, Batería)
Dispositivo que convierte la energía química en eléctrica. Todas las pilas consisten en un electrolito (que puede ser líquido, sólido o en pasta), un electrodo positivo y un electrodo negativo. El electrolito es un conductor iónico; uno de los electrodos produce electrones y el otro electrodo los recibe. Al conectar los electrodos al circuito que hay que alimentar, se produce una corriente eléctrica.
Las pilas en las que el producto químico no puede volver a su forma original una vez que la energía química se ha transformado en energía eléctrica (es decir, cuando las pilas se han descargado), se llaman pilas primarias o voltaicas. Las pilas secundarias o acumuladores son aquellas pilas reversibles en las que el producto químico que al reaccionar en los electrodos produce energía eléctrica, puede ser reconstituido pasando una corriente eléctrica a través de él en sentido opuesto a la operación normal de la pila.
FUSIBLE
Dispositivo de seguridad utilizado para proteger un circuito eléctrico de un exceso de corriente. Su componente esencial es, habitualmente, un hilo o una banda de metal que se derrite a una determinada temperatura. El fusible está diseñado para que la banda de metal pueda colocarse fácilmente en el circuito eléctrico. Si la corriente del circuito excede un valor predeterminado, el metal fusible se derrite y se rompe o abre el circuito. Los dispositivos utilizados para detonar explosivos también se llaman fusibles.
Un fusible cilíndrico está formado por una banda de metal fusible encerrada en un cilindro de cerámica o de fibra. Unos bornes de metal ajustados a los extremos del fusible hacen contacto con la banda de metal. Este tipo de fusible se coloca en un circuito eléctrico de modo que la corriente fluya a través de la banda metálica para que el circuito se complete. Si se da un exceso de corriente en el circuito, la conexión de metal se calienta hasta su punto de fusión y se rompe. Esto abre el circuito, detiene el paso de la corriente y, de ese modo, protege al circuito.
RELÉ
Conmutador eléctrico especializado que permite controlar un dispositivo de gran potencia mediante un dispositivo de potencia mucho menor. Un relé está formado por un electroimán y unos contactos conmutadores mecánicos que son impulsados por el electroimán. Éste requiere una corriente de sólo unos cientos de miliamperios generada por una tensión de sólo unos voltios, mientras que los contactos pueden estar sometidos a una tensión de cientos de voltios y soportar el paso de decenas de amperios. Por tanto, el conmutador permite que una corriente y tensión pequeñas controlen una corriente y tensión mayores. Técnicamente un relé es un aparato electromecánico capaz de accionar uno o varios interruptores cuando es excitado por una corriente eléctrica.
TRANSISTORES
Los transistores se componen de semiconductores. Se trata de materiales, como el silicio o el germanio, dopados (es decir, se les han incrustado pequeñas cantidades de materias extrañas), de manera que se produce un exceso o una carencia de electrones libres. En el primer caso, se dice que el semiconductor es del tipo n, y en el segundo, que es del tipo p. Combinando materiales del tipo n y del tipo p se puede producir un diodo. Cuando éste se conecta a una batería de manera tal que el material tipo p es positivo y el material tipo n es negativo, los electrones son repelidos desde el terminal negativo de la batería y pasan, sin ningún obstáculo, a la región p, que carece de electrones. Con la batería invertida, los electrones que llegan al material p pueden pasar sólo con muchas dificultades hacia el material n, que ya está lleno de electrones libres, en cuyo caso la corriente es prácticamente cero.
CIRCUITOS INTEGRADOS
La mayoría de los circuitos integrados son pequeños trozos, o chips, de silicio, de entre 2 y 4 mm2, sobre los que se fabrican los transistores. La fotolitografía permite al diseñador crear centenares de miles de transistores en un solo chip situando de forma adecuada las numerosas regiones tipo n y p. Durante la fabricación, estas regiones son interconectadas mediante conductores minúsculos, a fin de producir circuitos especializados complejos. Estos circuitos integrados son llamados monolíticos por estar fabricados sobre un único cristal de silicio. Los chips requieren mucho menos espacio y potencia, y su fabricación es más barata que la de un circuito equivalente compuesto por transistores individuales.
Las resistencias son elementos pasivos muy comunes en los circuitos, ya que son indispensables en cualquier diseño eléctrico o electrónico. Posteriormente conoceremos algunas de sus aplicaciones. Para identificar su valor se usa el llamado código de colores. En la figura 1 ilustramos una resistencia típica.
Figura 1. Un resistor típico
Tiene un cuerpo cilíndrico de uno a dos centímetros de longitud, con un segmento de alambre a cada lado. En su superficie tiene tres o cuatro bandas de colores, igualmente espaciadas, más cercanas a uno de los extremos. Si sujetamos la resistencia con la mano izquierda, por el lado donde están las bandas de colores, podemos deducir su valor si sabemos el número que representa cada color. La figura 3 es la tabla del código de colores de las resistencias. Tenemos que usarla para saber la equivalencia entre los colores y los números del 0 al 10. Por otro lado, las dos primeras bandas de izquierda a derecha corresponden a los dos primeros dígitos del valor de la resistencia. La tercera banda es la potencia de 10 por la cual debe multiplicarse los dos digitos mencionados. La cuarta banda representa la tolerancia en el valor de la resistencia. Las resistencias que usaremos en este manual tienen tres tolerancias posibles: 5%, identificadas con una banda dorada,10%, con una plateada, y 20%, sin banda. En el caso de la resistencia de la figura 1, y con ayuda de la tabla de la figura 2 podemos decir que su valor es de (24 ± 2.4) kW. Esto se obtiene viendo que la primera banda es roja = 2, la segunda, amarilla = 4, la tercera, naranja = 3, y la cuarta, plateada = 10%. El resultado se confecciona como 24 ´ 103, al 10%. El 10% de 24 es 2.4. Debemos mencionar que 103 equivale al prefijo kilo, abreviado k, en el Sistema Internacional de unidades. La resistencia se mide en ohmios, abreviados con la letra griega omega mayúscula, W. Por otro lado, 103 W = 1000 W y es lo mismo que 1 kW.
Ejemplo 1. Identificar el valor de la resistencia de la figura 2.
Figura 2. Una resistencia típica al 5%
Solución: La resistencia debe tomarse de tal forma que el extremo hacia el cual las bandas coloreadas están recorridas quede a la izquierda. Ahora las bandas se identifican de izquierda a derecha. La primera es verde. De la figura 3 vemos que este color corresponde al número 5. La segunda es azul, es decir, corresponde al 6. La tercera, negra, es el 1. La cuarta es dorada, lo que implica un 5% de tolerancia. El valor buscado se escribe como: 56 ´ 101, o bien, 560 W. El 5% de 560 es 560 ´ 0.05 = 28. El valor final es: (560 ± 28) W.
| Color | Primera banda Primer dígito | Segunda banda Segundo dígito | Tercera banda Tercer dígito | Cuarta banda Tolerancia |
| Negro | 0 | 0 | 1 | |
| Marrón | 1 | 1 | 10 | |
| Rojo | 2 | 2 | 100 | |
| Naranja | 3 | 3 | 1000 | |
| Amarillo | 4 | 4 | 10000 | |
| Verde | 5 | 5 | 100000 | |
| Azul | 6 | 6 | 1000000 | |
| Violeta | 7 | 7 | 10000000 | |
| Gris | 8 | 8 | 100000000 | |
| Blanco | 9 | 9 | 1000000000 | |
| Dorado | | | 0.1 | 5% |
| Plateado | | | 0.01 | 10% |
| Ninguno | | | | 20% |
Figura 3. El código de colores para las resistencias
La tolerancia significa que el valor de la resistencia no puede ser garantizado con precisión ilimitada. En el ejemplo 1 vemos que una resistencia con un valor nominal de 560 W al 5% puede tener un valor tan bajo como 560 - 28 = 532 W hasta uno tan alto como 560 + 28 = 588 W. Si medimos su valor con un óhmetro obtendremos un número entre 532 W y 588 W.
Ejemplo 2. Usar el código de colores para determinar el valor de la resistencia de la figura 4.
Figura 4. Resistencia típica al 20%
Solución: Nuevamente, usamos la figura 2 y obtenemos los dígitos 1, 8 y 2. Lo que se escribe como 18 ´ 102 W ó 1.8 kW. En esta resistencia no hay una cuarta banda coloreada, lo que significa una tolerancia de 20%. El 20% de 1800 es 1800 ´ 0.2 = 360. El valor final se escribe (1.8 ± 0.36) kW.
